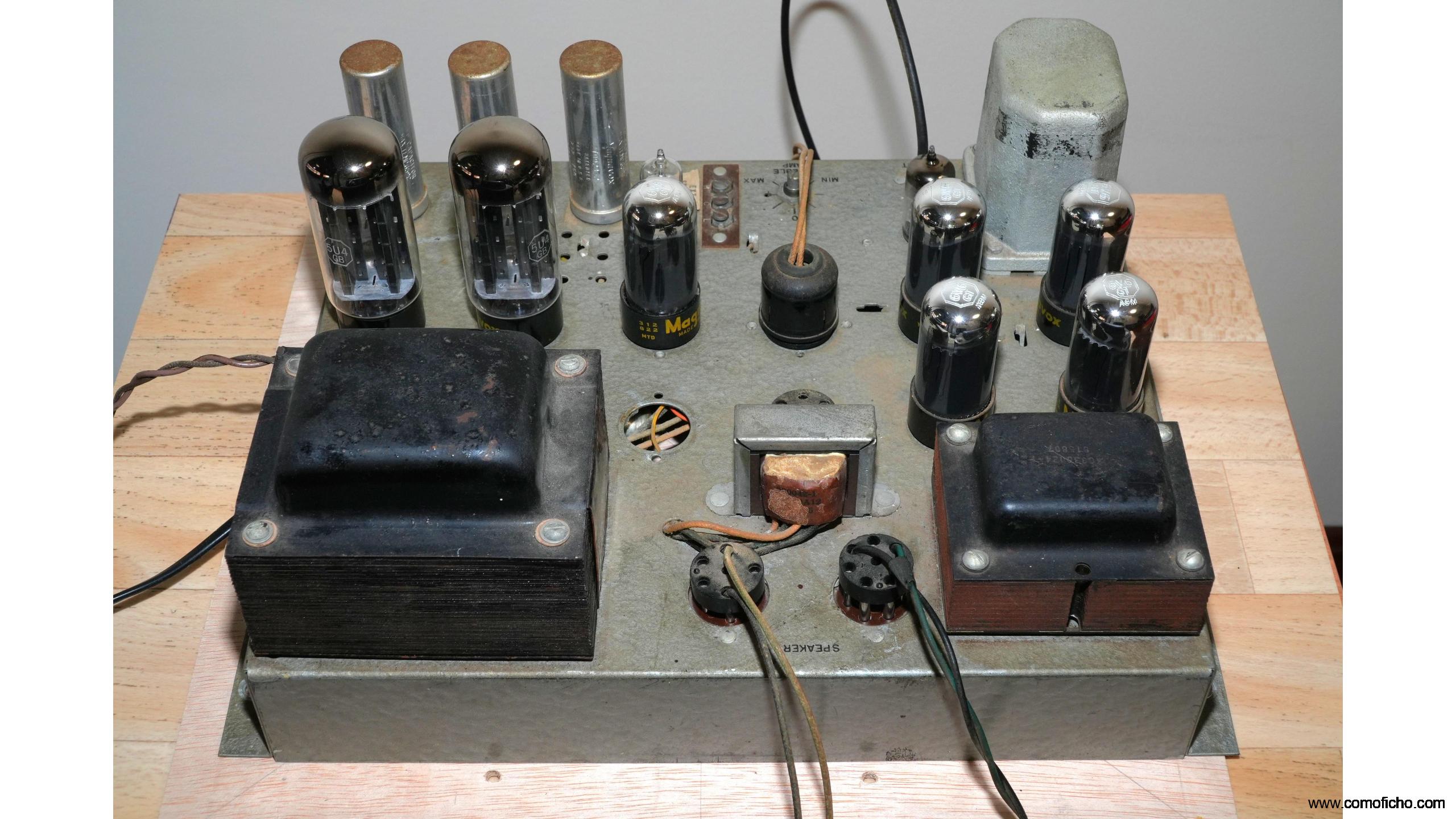

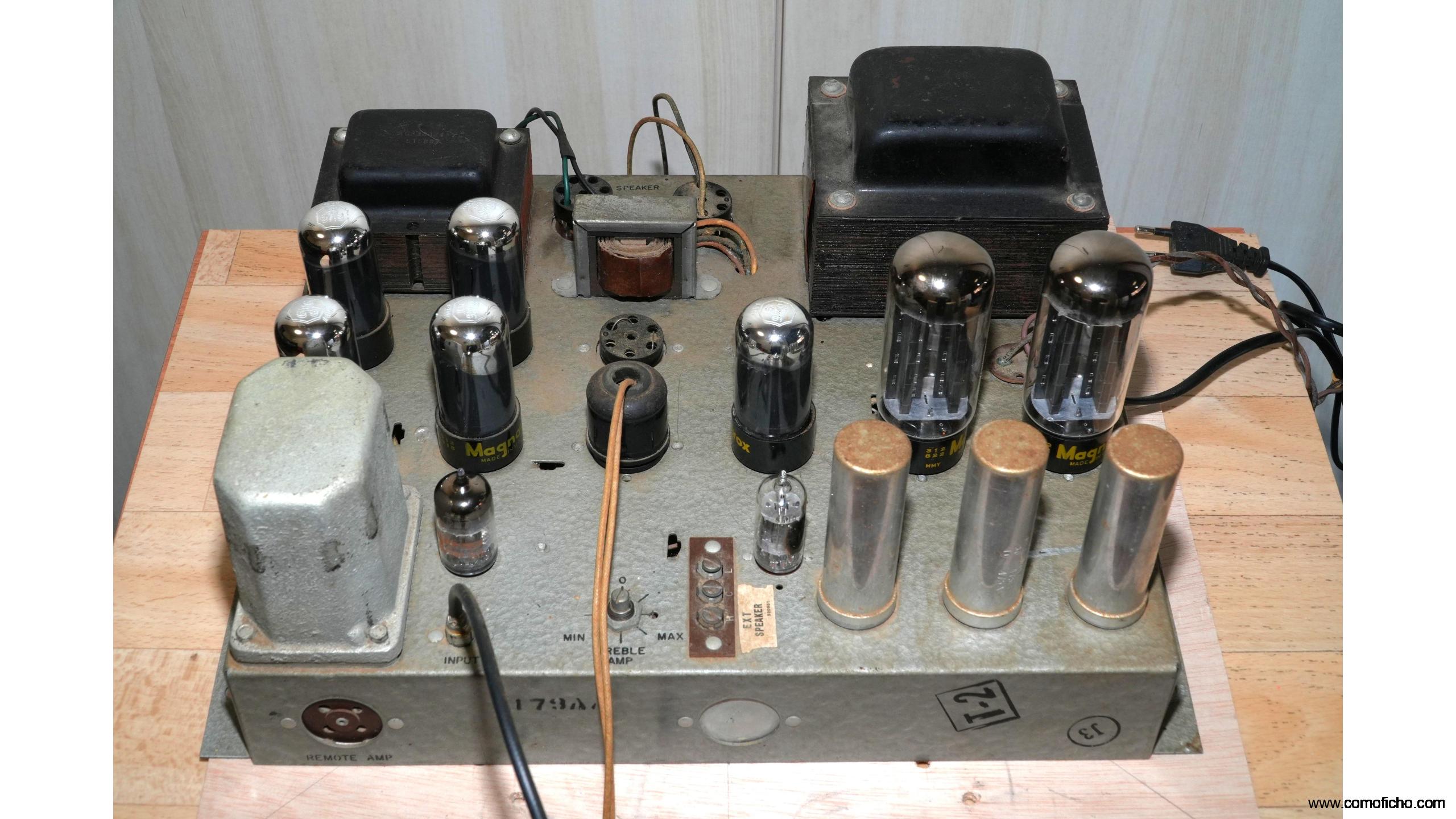

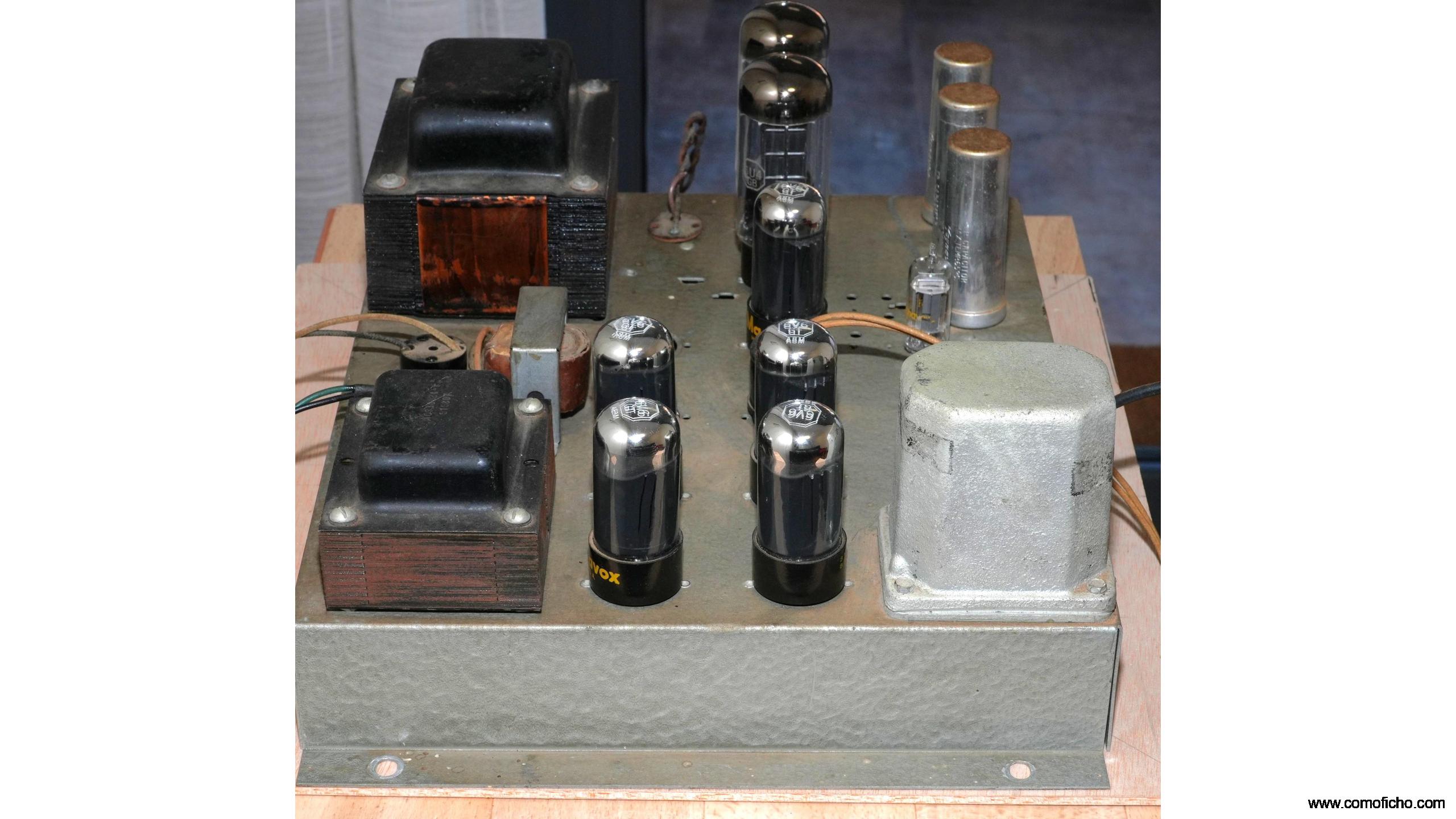

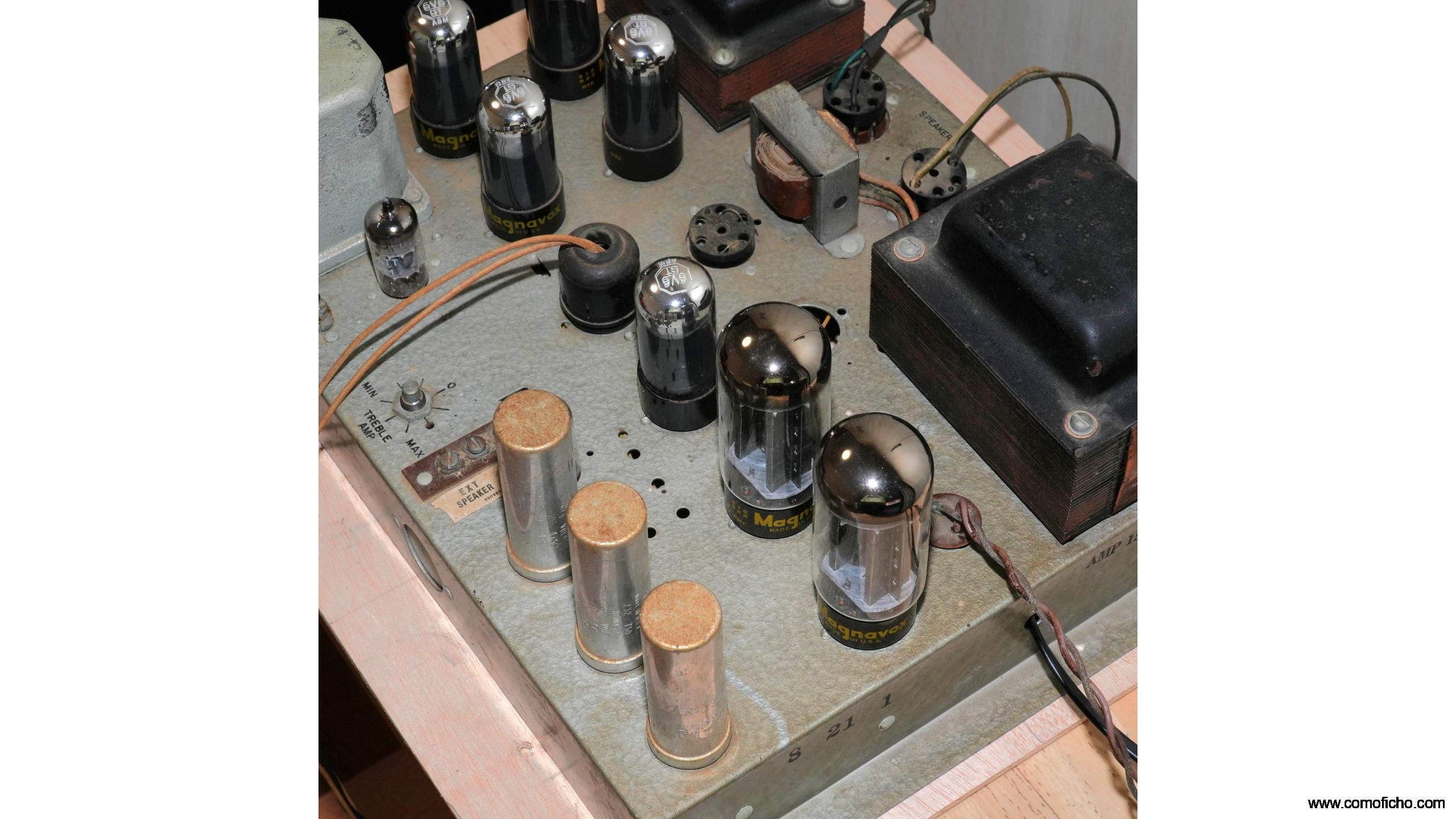

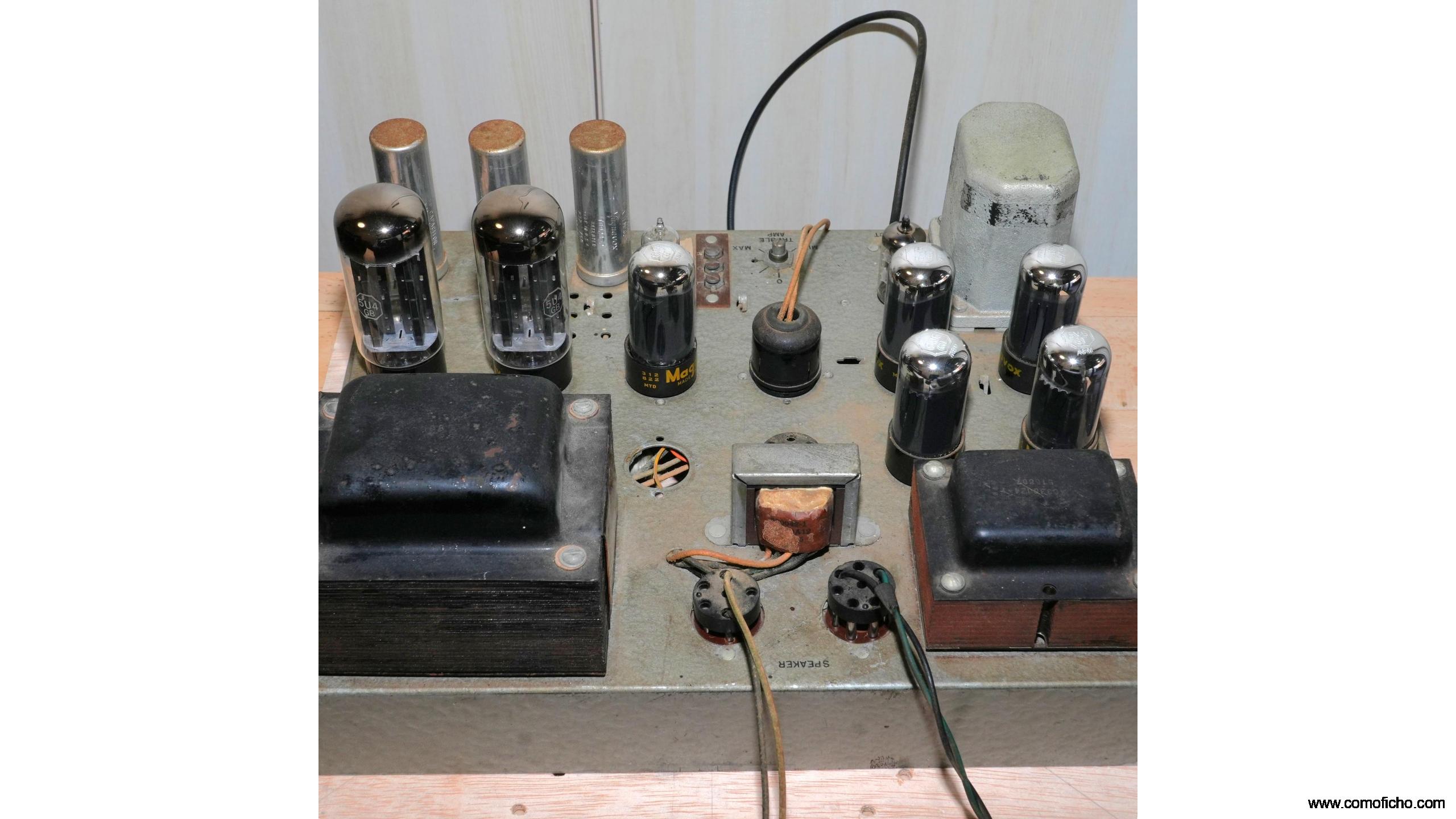

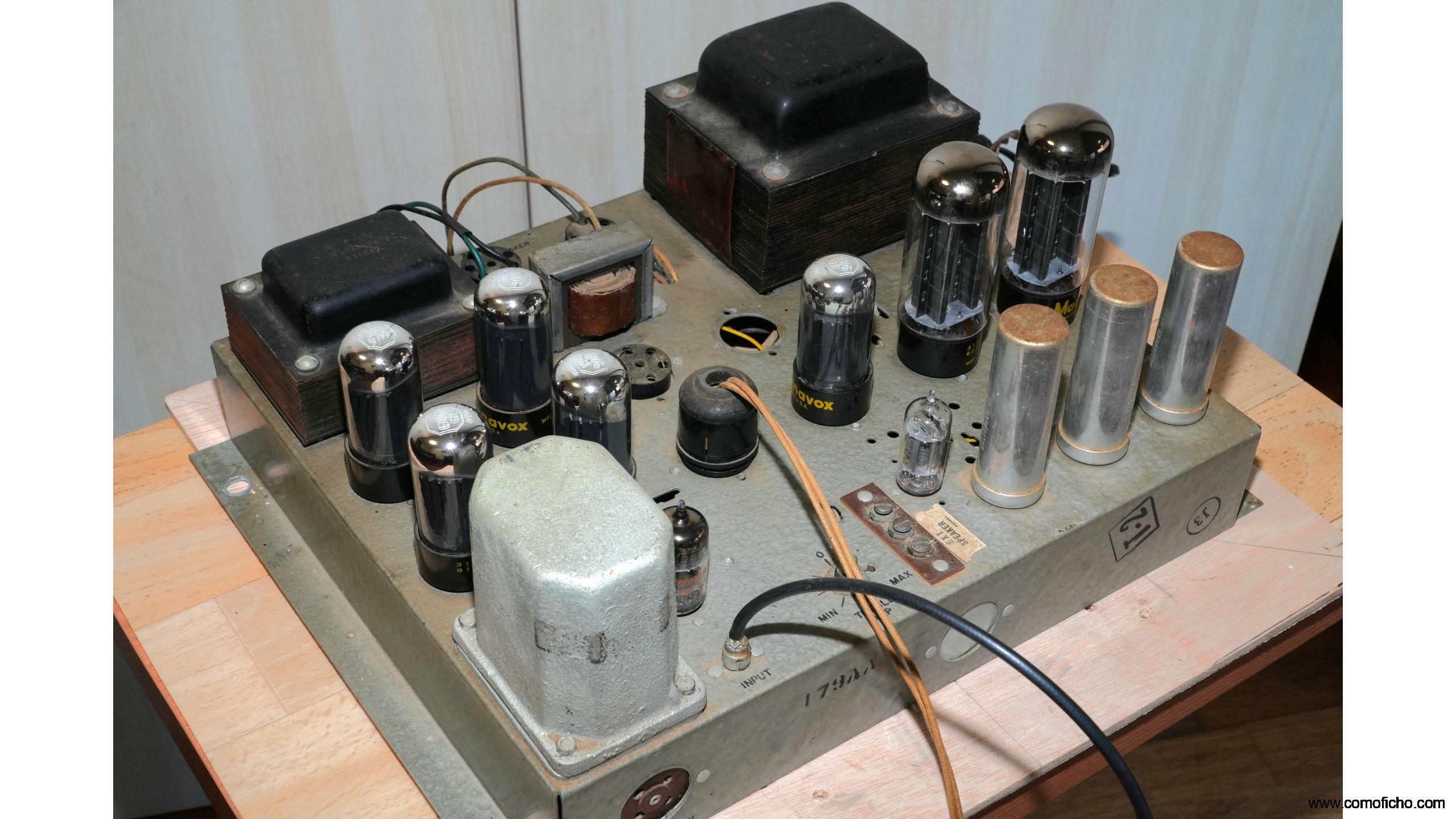

Chasis sin mueble.
Etapa de potencia mono Magnavox modelo AMP-150 procedente de una consola.
Trabaja en modo biamplificado, para atacar dos altavoces por separado: woofer y tweeter.
Contiene dos amplificadores: uno para agudos y otro para graves. Incorpora un filtro apantallado, divisor de frecuencias en la entrada.
Tiene un ajuste de ganancia para la sección de agudos.
El amplificador de agudos emplea una válvula 6V6GT de potencia.
La sección de graves emplea cuatro válvulas 6V6GT de potencia en push-pull.

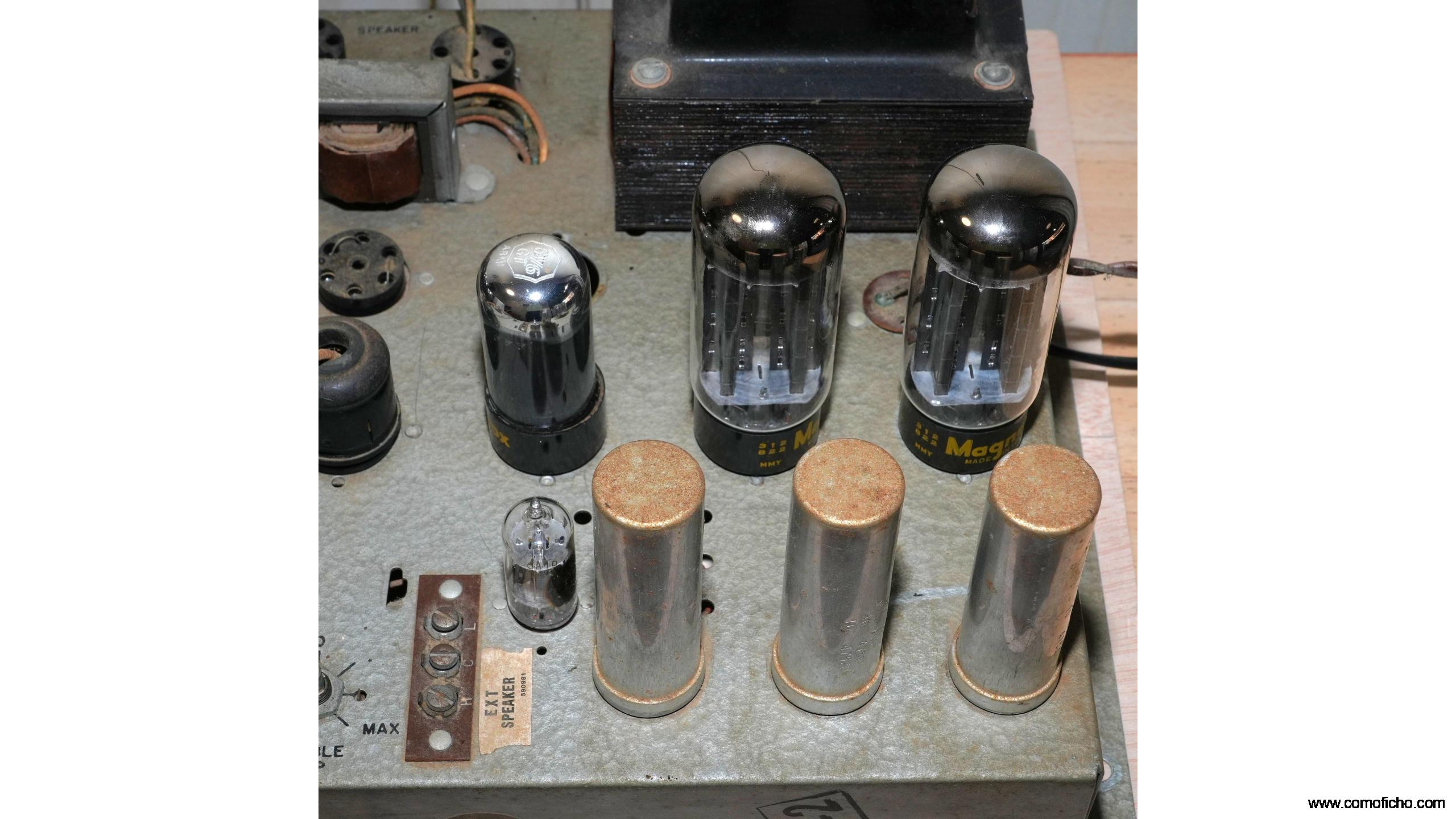

Como rectificadoras emplea 2 unidades de la 5U4GB en paralelo.
Se ha probado varias horas y funciona correctamente.
Las válvulas rectificadoras tienen los ánodos perfectos, no se observan recalentados.

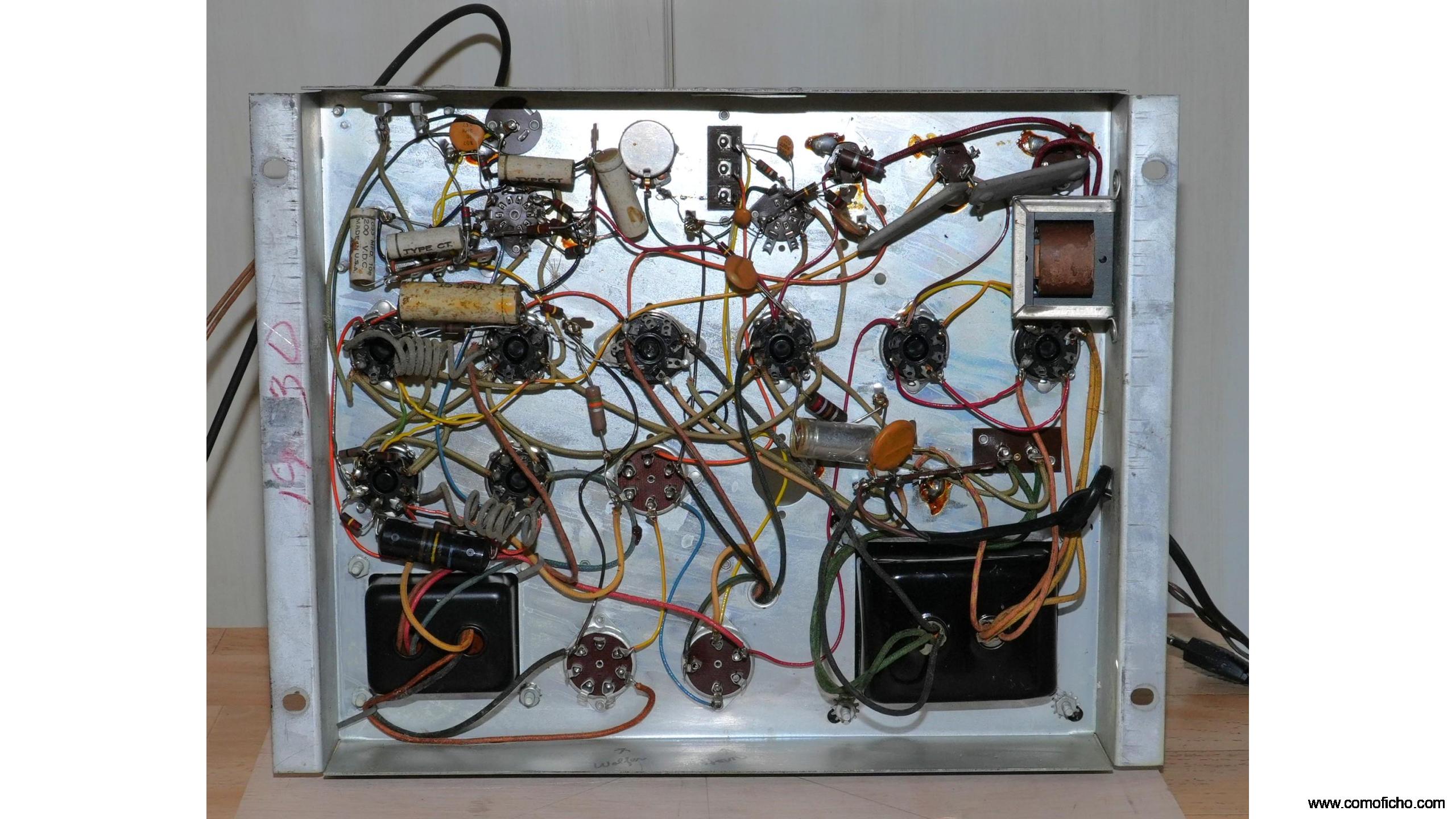

En la parte inferior del chasis hay un choke de filtro.
Convendría cambiarle los condensadores electrolíticos debido a su edad.
Funciona a 125V. Se entregará un transformador de regalo de 500W.
